2014

馈线保护

 概述

    2014馈线保护单元提供标准电流保护和三相一次重合闸功能,同时具备基本监视和遥控功能。操作提示和故障信息全部汉化,参数设置简明易用。适用于变电站、开关站的一般线路保护。

 保护功能

 相间过流保护
 三段式保护
 接地过流、零序过流保护
 三相一次重合闸
 后加速保护
 自动重合闸时投入
 手动/遥控合闸投入
 小电流接地选线

 测量与控制

 三相电流测量(保护电流)
 14路开关量输入(2路脉冲)
 内置开关位置信号继电器*
 电度采集功能
 4路保护继电器输出
 遥控合闸、跳闸
 4个保护动作信号继电器
 1个自检信号继电器


 事件纪录

 64次事件顺序纪录
 保护、告警、 开关变位事件

 断路器操作箱*

 可选配内置防跳继电器
 控制回路断线继电器输出*


 用途

 变电站馈线保护
 工业和电力变电站自动化

 工作状态指示

 面板显示断路器分合状态
 模拟图示开关位置
 保护动作显示故障原因
 保护动作信号继电器输出
 自检继电器常闭输出
 面板显示测量值和参数

 通讯

 MODBUS-RTU通讯协议
 远程读取信息,远程设置参数

 其它特征

 自检和控制回路断线检测
 网络时间同步
 工厂参数和逻辑预置

*仅内置防跳继电器型号具备该特性

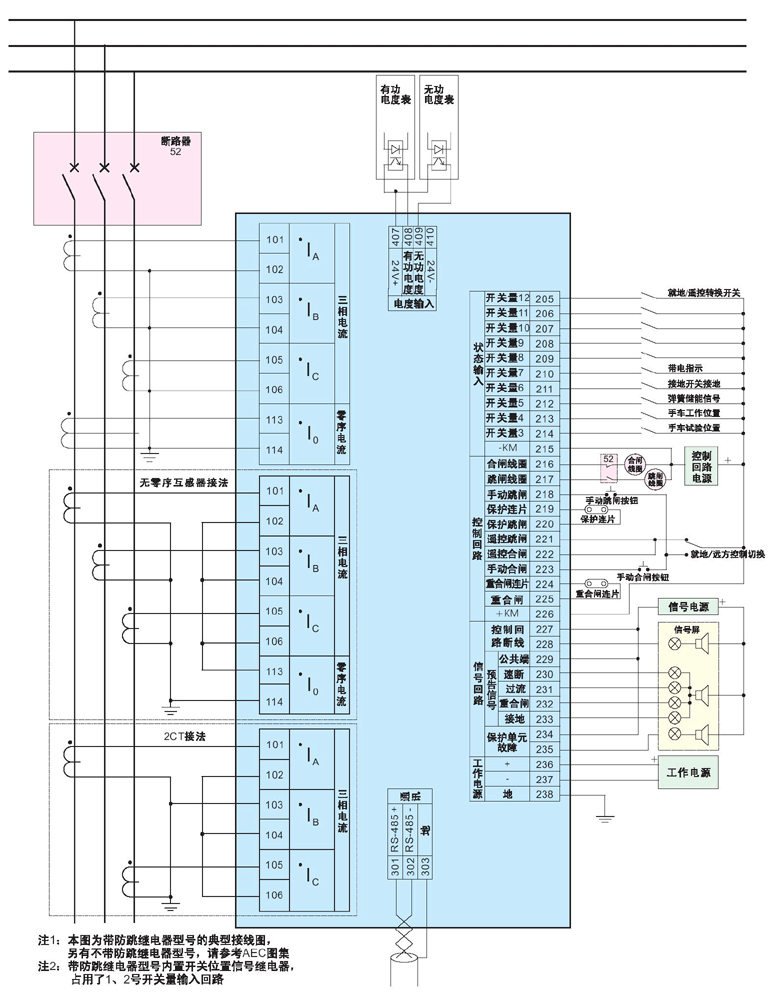

2014典型接线图
