概述 |
|

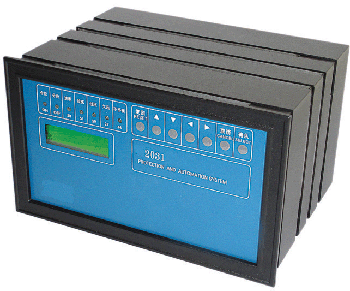

2031电容器保护测控单元专门针对高压电容器要求，提供具备完整的电压和电流保护功能和完善的管理功能。操作提示和故障信息全部汉化。参数设置简明易用。 |
|
|

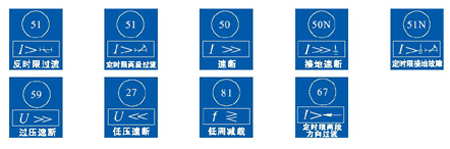

保护功能 |
|
两段式相间过流保护
反时限电流保护
两段式零序过流保护
反时限零序保护
过电压保护
低电压保护
不平衡保护（差流或差压）
小电流接地选线 |
|
事件纪录 |
|
240次事件顺序纪录
保护、告警、 开关变位事件 |
|
|
|
测量与控制 |
|
三相电压、电流、功率测量
功率因数、频率测量
需量和谐波测量**
8路开关量输入（2路脉冲）
内置开关位置信号继电器*
电度采集功能
5路4~20mA模拟量输入
4路保护继电器输出
遥控合闸、跳闸
4个保护信号继电器输出
1个自检信号继电器输出 |
|
断路器操作箱* |
|
可选配内置防跳继电器
控制回路断线继电器输出* |
|
|
 |
|
|
|
用途 |
|
110kV及以下电压电容器保护
工业和电力变电站自动化 |
|
工作状态指示 |
|
面板显示断路器分合状态
模拟图示开关位置
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值和参数 |
|
通讯 |
|
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
|
可靠性 |
|
220V/110V开关量检测回路
即使掉电参数也能保存10年 |
|
其它特征 |
|
保护CT和测量CT独立
系统时间同步
工厂参数和逻辑预置 |
|
高级开关功能 |
|
开关寿命记录**
16事故/2048次故障录波** |
*仅内置防跳继电器型号具备该特性
**PE型号具备该特性
|
