| 概述 |
|

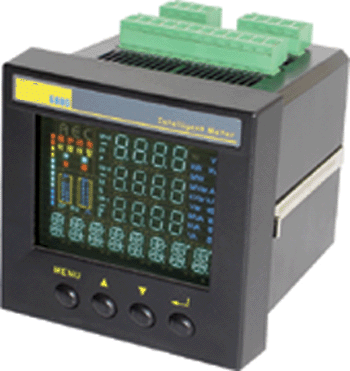

6800智能配电仪表可以监测电力系统的全部电气参数，同时具备开关量输入输出功能。并具有强大的扩展能力，可以广泛应用在各类电力自动化场合。 |
|
| 测量功能 |
|
三相电流
三相电压、电流
有功功率、无功功率
视在功率
功率因数，频率
有功电度计量（带方向）
无功电度计量（带方向）
分时电度计量
31次谐波测量
|
| 电源 |
|
85～265V AC/120～380V DC
功耗2W |
|
| 开关量 |
|
4路DI/开关量输入
干接点输入
自带48V辅助检测电源
2路DO/继电器输出 |
| 高级功能（可选） |
|
越限报警输出
最大最小值统计
事件顺序记录(SOE) |
|
|
| 用途 |
|
低压线路
使用PT的高压线路 |
| 面板显示 |
|
超高亮度VFD显示
全彩色分类显示
3相测量值同时显示
英文提示参数设定
I/O状态显示 |
| 通讯 |
|
MODBUS通讯协议
RS-485接口
可选 Profibus-DP协议
可选 DL/T645协议
可选Lonworks协议 |
| 其它特征 |
|
96X96 mm小型尺寸
面板安装 |
| Extending |
|
6881 8 DI
6882 4 DI,2 DO
6883 2 pulse output
6884 2 analog input 4～20mA
6885 2 analog output 4～20mA
6886 harmonics
6887 ProfiBUS-DPCOMMU
6888 LonWorksCOMMU
6889 Neutral sequence current/voltage
6890 second RS-485port，ModBUS-RTU |
|
