2024

变 压 器

后备保护

测    控

 概述
    2024变压器后备保护测控单元可以实现主变压器的后备保护, 同时具测控功能。2024安装在变压器高低压侧与2021/2022变 压器差动保护单元配合实现完整的变压器保护和变电站自动化功能。
 保护功能
 相间过流保护
 限时速断保护
 复合电压闭锁方向过流
 零序电流保护
 二段式零序电流保护
 零序电压闭锁方向保护
 过负荷保护
 过流启动通风
 过载闭锁有载调压
 间隙保护
 断路器操作箱*
 内置防跳继电器
 内置开关位置信号继电器
 控制回路断线告警
 可选不带防跳继电器型号

 测量与控制
 三相电压、电流、功率测量
 功率因数、频率测量
 需量和谐波测量**
 14路开关量输入(2路脉冲)
 电度采集功能
 5路4~20mA模拟量输入
 4路保护继电器输出
 遥控合闸、跳闸
 4个保护信号继电器输出
 1个自检信号继电器输出
 事件记录
 240次事件顺序纪录**
 保护、告警、 开关变位事件

 用途
 主变压器的后备保护
 工业变电站自动化
 工作状态指示
 保护动作显示故障原因
 保护动作信号继电器输出
 自检继电器常闭输出
 面板显示测量值
 面板设置参数
 通讯协议
 MODBUS-RTU通讯协议
 远程读取信息,远程设置参数
 其他特征
 保护CT和测量CT独立
 网络时间同步
 工厂参数和逻辑预置
 高级开关功能
 开关寿命记录**
 16事故/2048次故障录波**

*仅内置防跳继电器型号具备该特性
**PE型号具备该特性

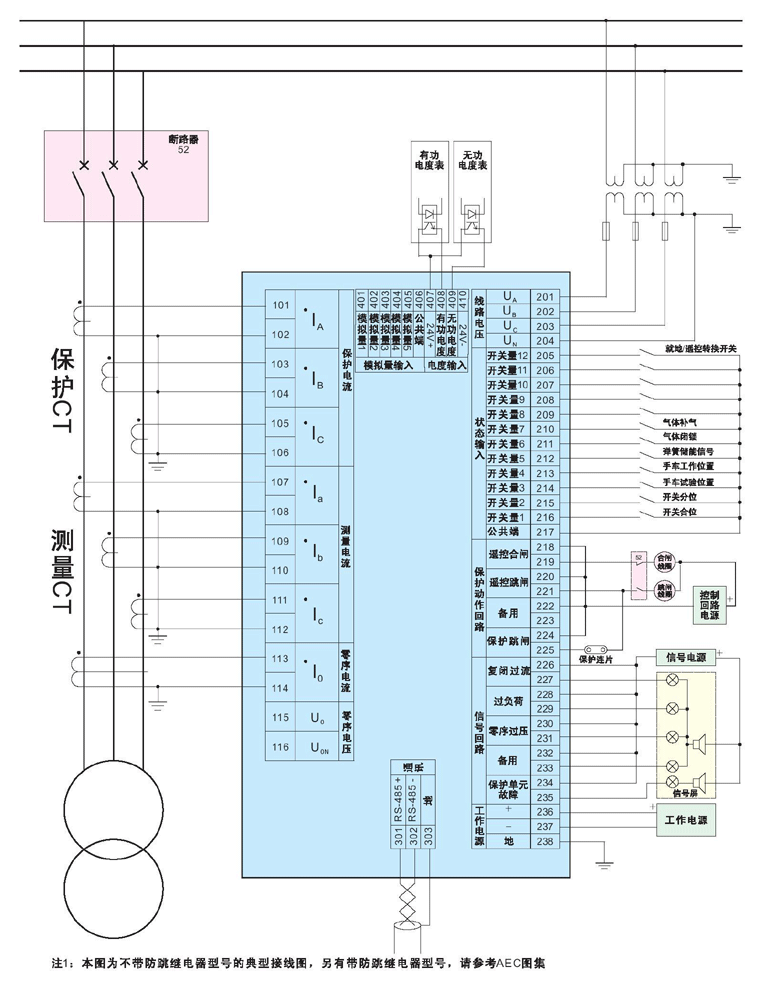

2024典型接线图
