| 概述 |
|
2026低压变压器保护测控单元集保护、监视、计量、控制于一体。专门用于6kV~10kV变压器保护。可以实现“四遥”功能，适合用于变电站综合自动化系统。 |
|

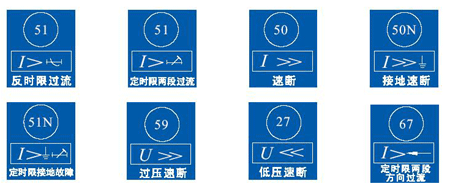

| 保护功能 |
|
相间电流保护
速断保护
定时限过流保护
过负荷保护
零序过流保护
高压侧零序过流保护
低压侧零序过流保护
温度保护
小电流接地选线 |
| 断路器操作箱* |
|
内置防跳继电器
内置开关位置位置继电器
控制回路断线继电器输出
可选不带防跳继电器型号 |
|
| 测量与控制 |
|
三相电压、电流、功率测量
功率因数、频率测量
需量和谐波测量**
14路开关量输入（2路脉冲）
内置开关位置信号继电器*
电度采集功能
5路4~20mA模拟量输入
4路保护继电器输出
遥控合闸、跳闸
4个保护信号继电器输出
1个自检信号继电器输出 |
| 事件纪录 |
|
240次事件顺序纪录
保护、告警、 开关变位事件 |
|
|
| 用途 |
|
厂用变压器保护
工业和电力变电站自动化 |
| 工作状态指示 |
|
面板显示断路器分合状态
模拟图示开关位置
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值和参数 |
| 通讯 |
|
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
| 可靠性 |
|
220V/110V开关量检测回路
即使掉电参数也可以保存10年 |
| 其它特征 |
|
保护CT和测量CT独立
网络时间同步
工厂参数和逻辑预置 |
| 高级开关功能 |
|
开关寿命记录**
16事故/2048次故障录波** |
*仅内置防跳继电器型号具备该特性
**PE型号具备该特性 |
