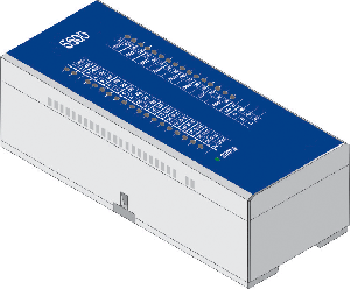

5500

多回路监控单元

 简介

    5500多回路监控单元是一种设计简洁实用的高性能智能配仪表.适用于对监控系统要求简洁的低压配电开关柜(抽屉柜)中。一台5500就可以监测整个低压开关柜的运行状态和电气参数.
   应用领域:自动化电力系统监控,工业自动化电力系统,建筑物自动化系统,工厂能源管理系统,电力电气设备仪表.

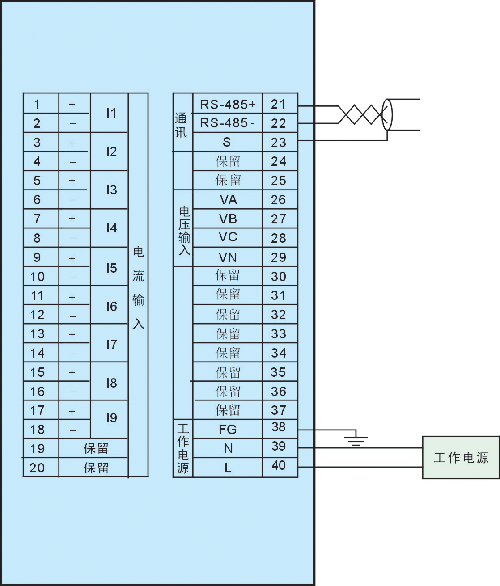

 输入输出

 9通道电流输入
    9个抽屉柜出线电流
 一路3通道电压输入
    用于测量母排电压
    (A,B,C,N)



 显示

 高亮度LED显示
 通道I/O状态有LED指示
 通讯参数面板可设定

 通讯

 ModBUS-RTU通讯协议
 RS-485接口

 测量精度

 电流:0.5%
 电压:0.5%

 母排输入电压特性

 范围:输入0~480VAC(直接L-L)
 测量50~480VAC(直接L-L)

 9路输入电流特性

 CT:  一次测5A~10000A
      二次测5A

 范围:输入0~5A
       测量0.1~10A

 允许过载能力:连续电流10A

 电源

 85~265V AC/DC
 攻耗2W

 机械特性和安装

 外形尺寸:210*85*66.5mm
 重    量 :0.6千克
 安    装:DIN导轨安装
 防护等级:IP20(IEC6029)
