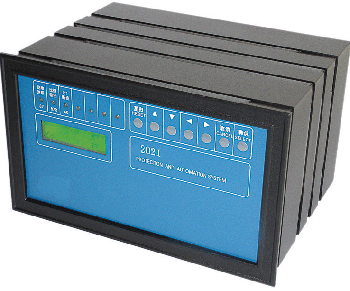

2021

二卷变压器

差动保护

2022

三卷变压器

差动保护

 概述

    2021和2022变压器差动保护单元用于35KV及以上电压等级双圈变压器和三圈变压器的主保护。2021/2022为主变压器的内部故障提供差动保护,同时避免对高幅值 的为部故障引起的不平衡跳闸。采用谐波制动来防止变压器激磁或过励磁期间差动动作。

 保护功能

 差动速断保护
 比率差动保护
 二次谐波制动
 Ct断线闭锁

 事件纪录

 240次事件顺序纪录
 保护、告警、 开关变位事件

 控制与信号

 16路开关量输入
 4路保护/控制继电器输出
 4路保护信号继电器输出
 1个自检信号继电器

 通讯协议

 MODBUS-RTU通讯协议
 远程读取信息,远程设置参数



 用途

 高亮度LED显示
 3相测量值直观显示
 I/O状态显示

 工作状态指示

 MODBUS-RTU通讯协议
 RS-485接口
 可选 Profibus-DP协议
 可选 DL/T645协议
 可选 Lonworks协议

 其它特征

 网络时间同步
 工厂参数和逻辑预置

 有载调压控制功能*

 16个变压器分接头档位输入
 分接头升、降、急停控制
 分接头变位事件纪录

*备选特性

2021典型接线图

2022典型接线图
