2041

电 动 机

保护测控

 概述

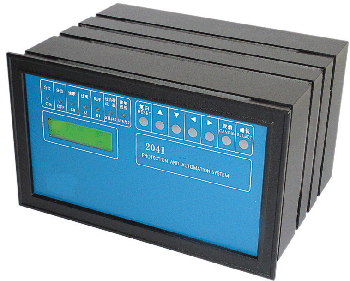

    2041电机保护测控单元预制的可编程逻辑适合电动机保护的要求。同时具有测控功能,配合强大的通讯能力, 适合应用于工厂/变电站综合自动化系统。其界面完全汉化,安装和定值设定简明。

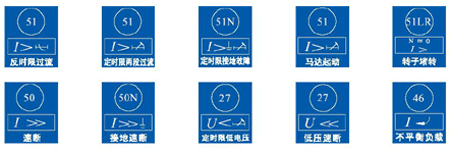

 保护功能

 电流速断保护
 正序过流保护
 负序过流保护
 零序过流保护
 过负荷保护
 过热保护
 启动时间过长保护
 低电压保护
 小电流接地选线

 温度保护功能

 5通道4~20mA电流输入
 可接温度变送器适合各种
 规格的热电阻、热电偶

 测量与控制

 三相电压、电流、功率测量
 功率因数、频率测量
 需量和谐波测量**
 14路开关量输入(2路脉冲)
 内置开关位置信号继电器*
 电度采集功能
 4路保护继电器输出
 遥控合闸、跳闸
 4个保护信号继电器输出
 1个自检信号继电器输出

 事件纪录

 240次事件顺序纪录
 保护、告警、 开关变位事件

 用途

 三相交流电动机
 泵、皮带、压缩机、风机等
 变频驱动器
 深井泵

 工作状态指示

 面板显示断路器分合状态
 模拟图示开关位置
 保护动作显示故障原因
 保护动作信号继电器输出
 自检继电器常闭输出
 面板显示测量值和参数

 通讯

 MODBUS-RTU通讯协议
 远程读取信息,远程设置参数

 其它特征

 自检和控制回路断线检测
 保护CT和测量CT独立
 网络时间同步
 工厂参数和逻辑预置

 高级开关功能

 开关寿命记录**
 16事故/2048次故障录波**

 断路器操作箱*

 控制回路断线继电器输出
 可选不带防跳继电器型号

*仅内置防跳继电器型号具备该特性
**PE型号具备该特性

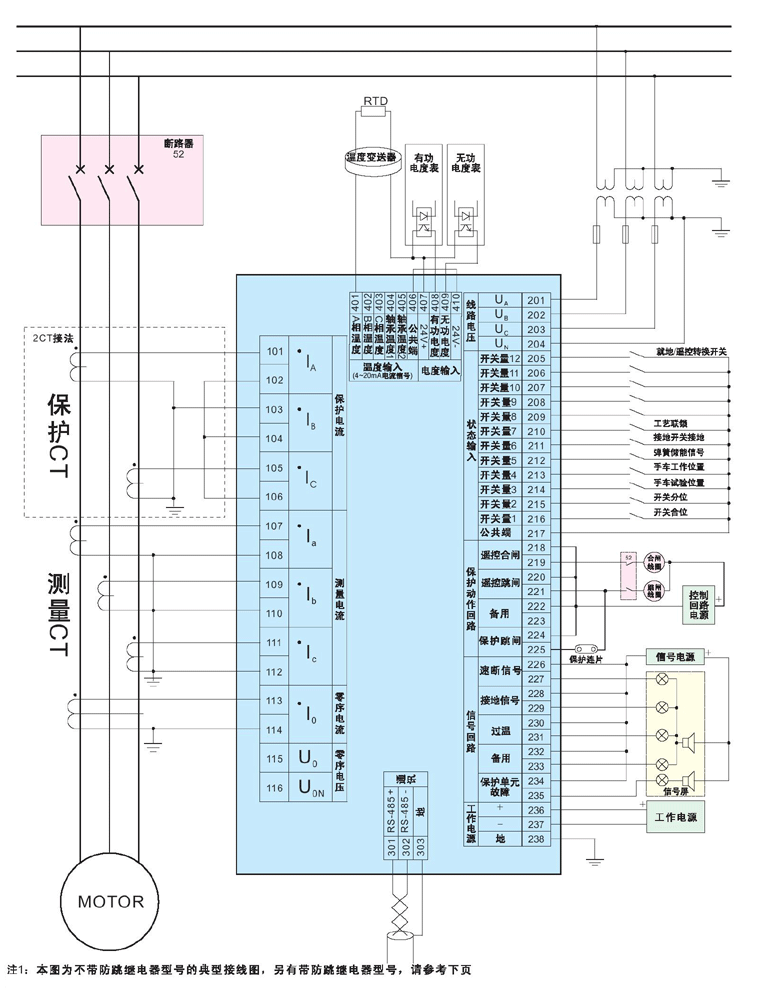

2041不带防跳回路典型接线图

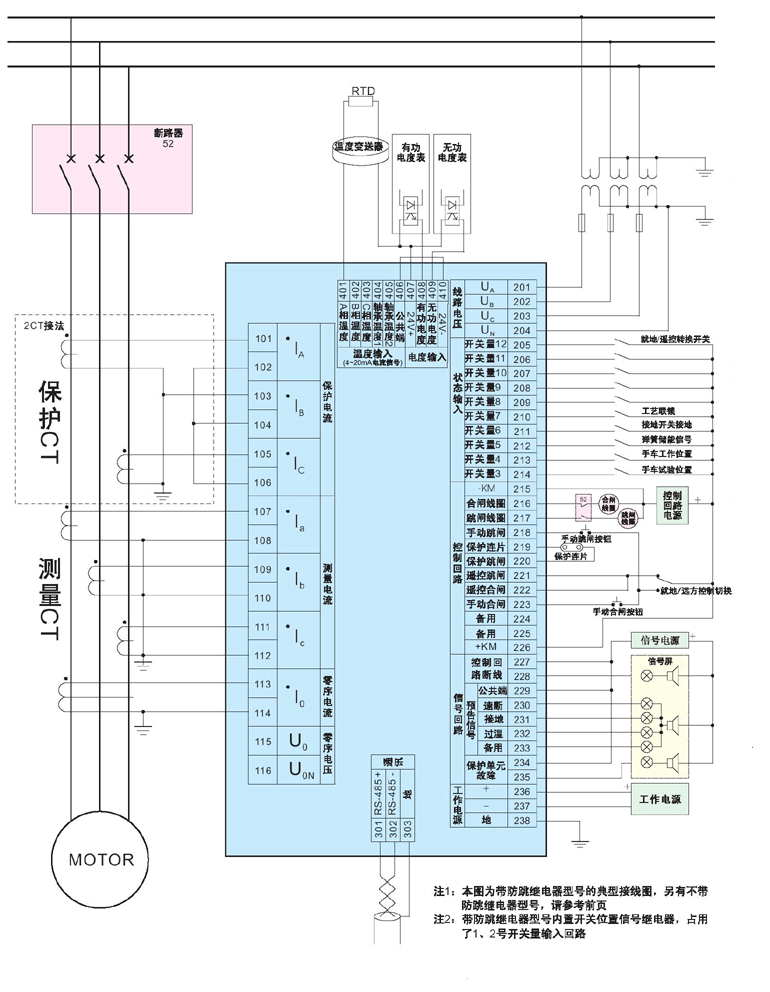

2041带防跳回路典型接线图
